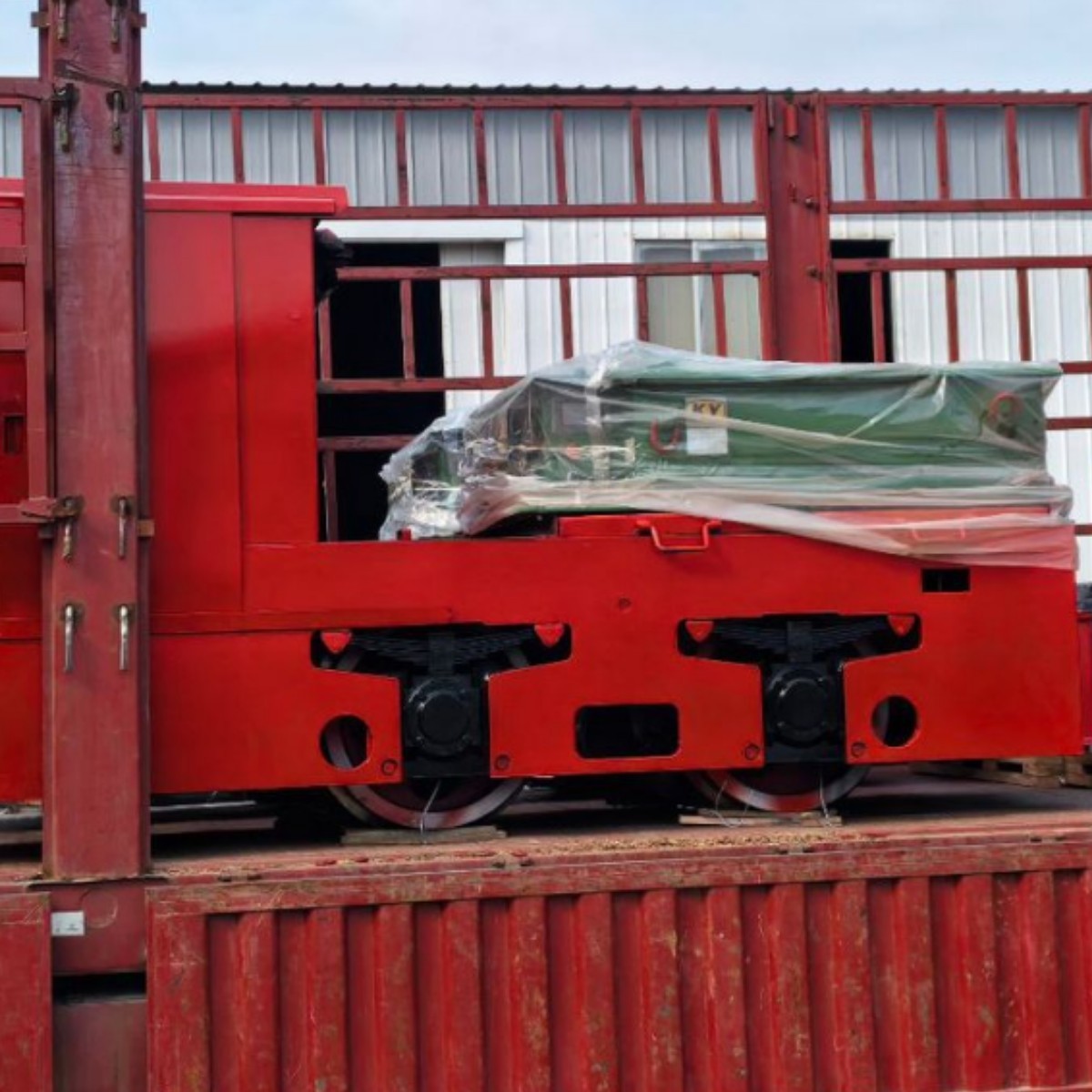

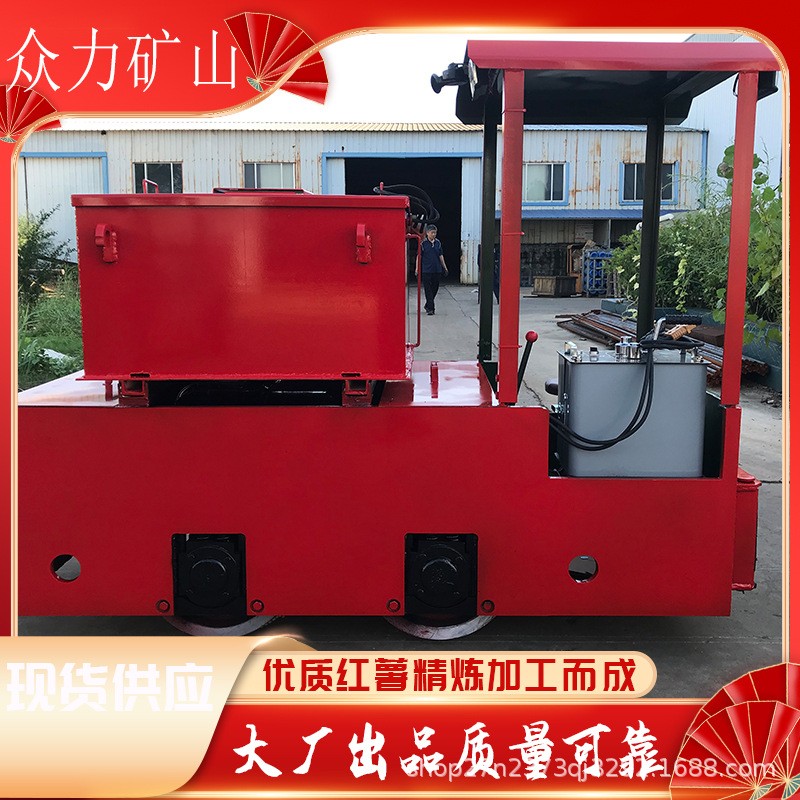

众力矿山生产2.5吨锂电池电机车 矿用铅酸电机车高效电动节能

2、结构概述

2.1 总体布置及结构

本电机车总体布置和主要结构见图3所示，可分为机械和电气两部分。

2.2机械部分概述

（1）车架装置：车架为30毫米钢板焊接结构，强度高，刚度大，不易变形，前后端板装有弹性缓冲器，用以减轻冲击和连挂矿车，车架前部分安装司机室顶棚装置，车架侧板下部开有缺口，缺口两侧装有导板，容纳弹簧和轴承箱于其中，以传递重量和牵引力，整个车架通过弹簧装置支承在走行装置的轴承箱上。

（2）走行装置：由减速箱、轮对、轴承箱、托架等主要部分构成，结构见图6.

每台机车有2组，减速箱壳体用球墨铸铁制造。传动原理及主要部件见图4和表3.减速箱用球轴承支持在轮轴上，托架用螺栓和减速箱连接成一体，用橡胶垫圈弹性地悬挂于车架上，牵引电动机即安装于托架上，用橡胶轮胎壳式弹性联轴器每台机车有2组，减速箱壳体用球墨铸铁制造。传动原理及主要部件见图4和表3.减速箱用球轴承支持在轮轴上，托架用螺栓
