二、结构概述

3.总体布置及结构

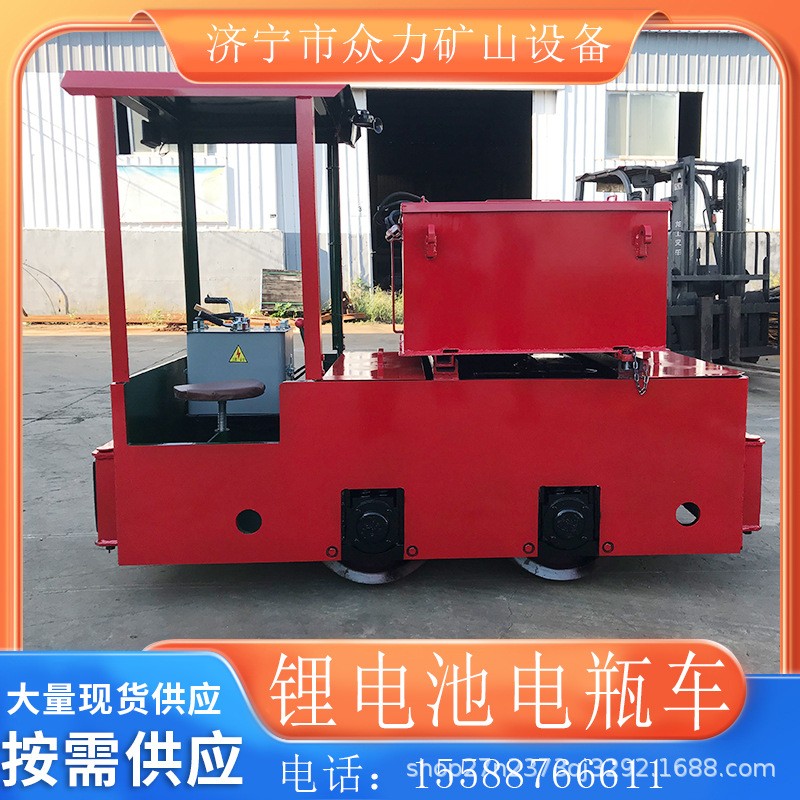

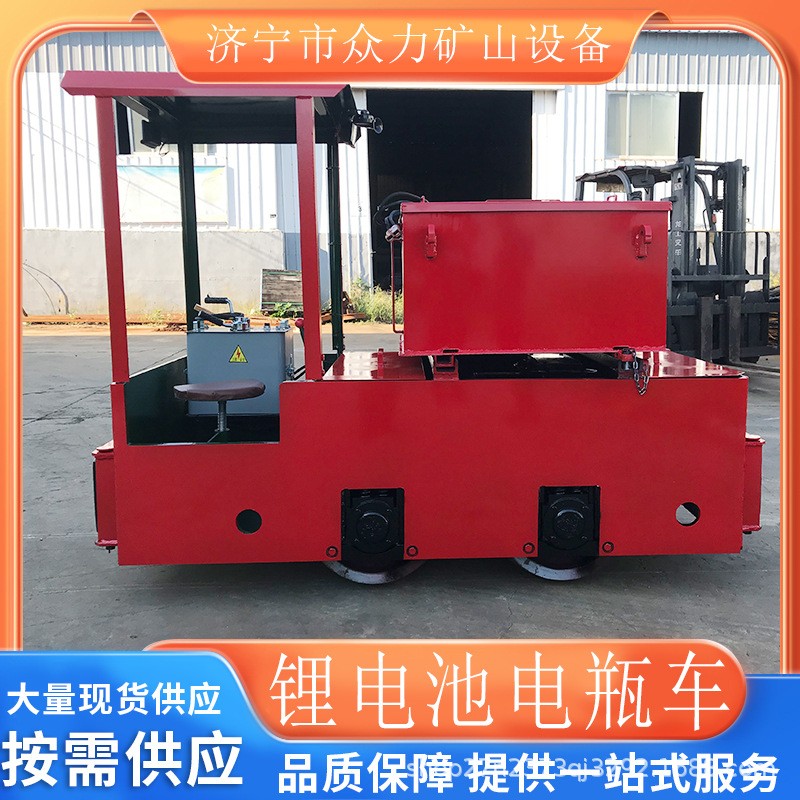

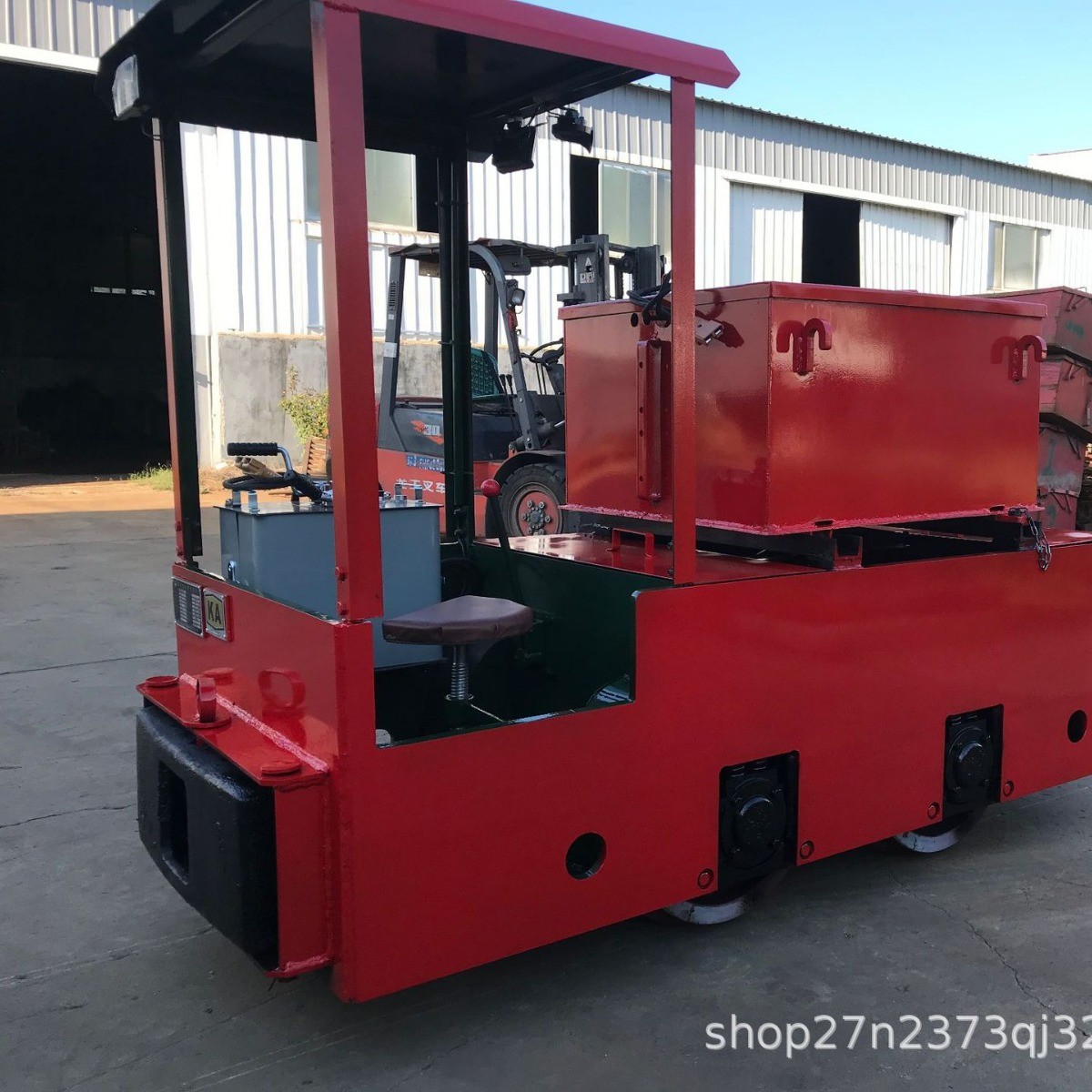

本电机车总体布置和主要结构见图2所示，可分为机械和电气两部分。

（1）   机械部分包括：

   司机室顶棚，制动装置，车架装置，圆柱螺旋弹簧，走行装置，盖板支架装置，缓冲器装置

（2）电气部分包括：

电阻器，牵引电机车，司控器，照明灯，蓄电池组，插销连接器

4.机械部分概述

（1）司机室顶棚：司机室位于电机车车架前端，内装配制动装置的制动手柄，砂筒，司机控制器等设备，司机在此室内驾驶电机车，并可以上下调整司机座椅。顶棚紧固在司机室上，顶棚为薄钢板焊接结构，可防止雨水和落石，保护司机安全。

（2）制动装置：制动装置由操纵和涨闸两部分组成，整个装置结构见图3。操纵部分的制动手柄装配在司机室内，涨闸部分装配在走行装置上，制动时，司机只需要将制动手柄摆动。涨闸中的两块闸瓦上的刹车带同时粘全制动鼓，将电机车制动，制动鼓装配在与电动机联结和第一级齿轮轴上，司机根据需要摆动制动杆的角度，来控制动力的大小。

（3）车架装置：车架用20毫米钢板焊接为箱形结构，具有强度高，刚度大，不易变形的特点，车架前后端板上装有弹性缓冲器，用以减轻冲击和连
