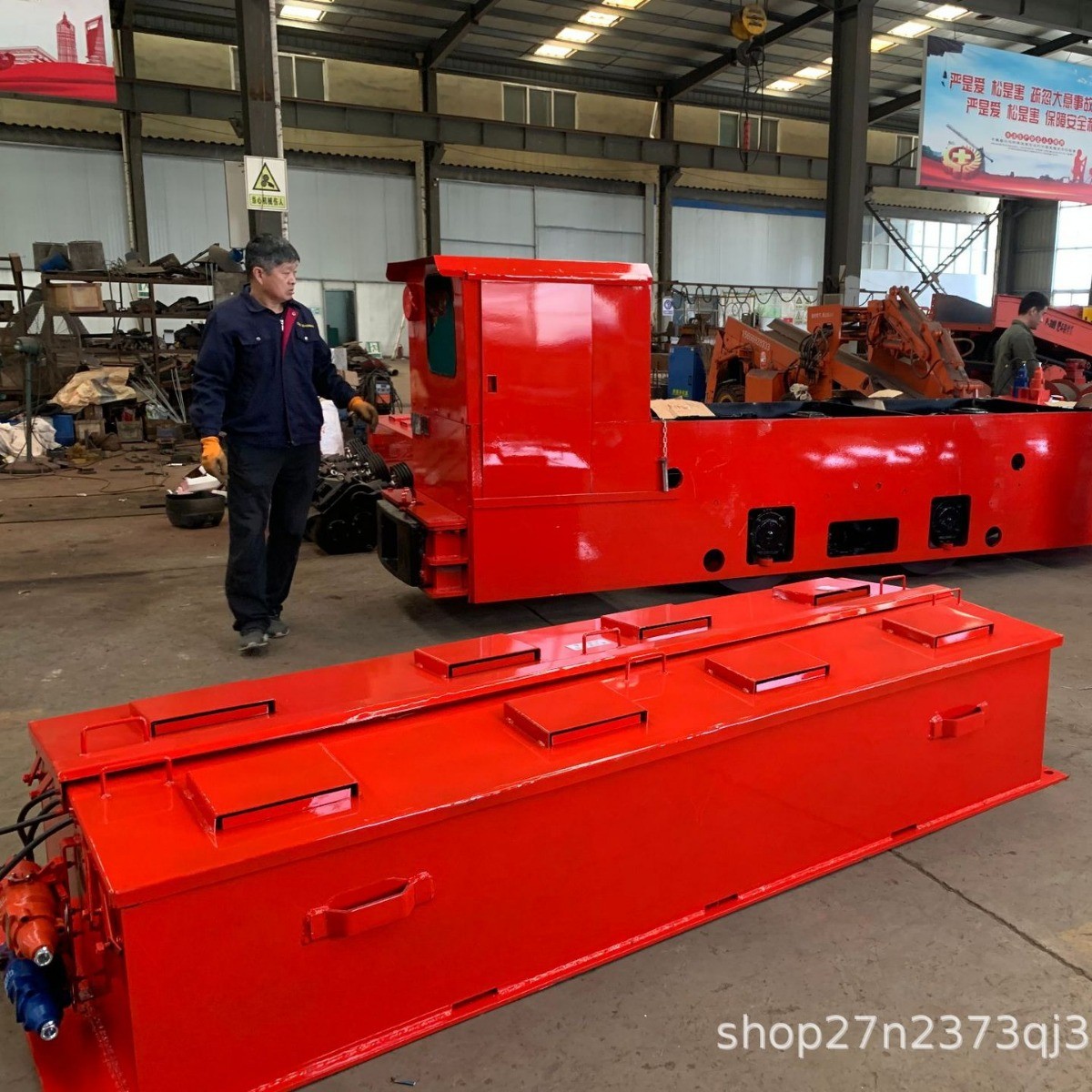

CTY2.5-600蓄电池式电机车 智能输送机煤矿 蓄电池电机车高效

本电机车的起动和调速采用逐级切除起动电阻的方式，其工作原理简述如下：

零装置：主手柄零位时，控制SK1-SK3触头均不闭合，电动机未加上电压。

位置1：手柄在位置1时，控制器触头SK2闭合。起动电阻全部接入。电流自连接器正极→SK2→R1→R2→电机→插销连接负极，机车运动。

位置2：主手柄在位置2上，控制器触头SK1、SK2闭合，起动电阻R1段被切除，机车加速。

位置3：主手柄在位置3上，控制器触头SK1、SK3闭合，SK2断开，起动电阻R2并联供电，机车继续加速。

位置4：主手柄在位置4上，控制器触头SK2、SK3闭合，起动电阻被切除，机车全速运行。

位置5：为位置4.
