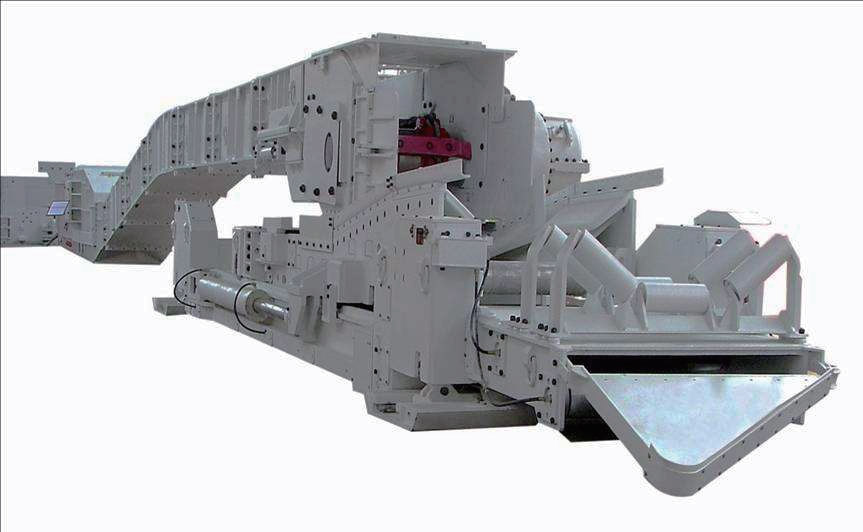

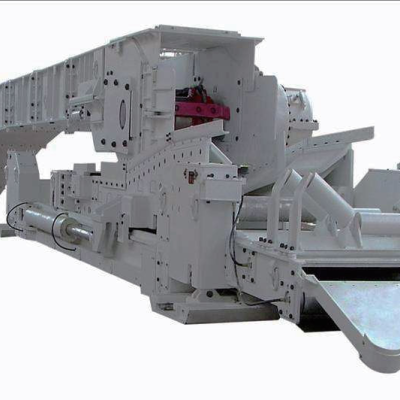

转载机

SZZ1000/400

设计长度(m)

50

输送量（t/h）

2600

装机功率（kW）

400

刮板链速（m/s）

1.7

供电频率（kW）

驱动装置

双速电机+弹性联轴器+行星减速器

驱动装置的布置方式

平行布置，能左、右悬挂

与输送机的搭接方式

端卸

与胶带机的搭接方式

通过皮带机自移机尾

电动机

型号

YBSD-400/200-4/8

安标受控

额定功率（kW）

400/200kW

额定转速（r/min）

1484/738

工作电压（V）

1140

减速器

型号

JS400

安标受控

额定功率（kW）

400

变速比

24

润滑方式

浸油、飞溅润滑

冷却方式

水冷，水压不大于 3Mpa

刮板链

型式

中双链

链距（mm）

200

刮板间距（mm）

822

圆环链规格（mm）

38×137（紧凑链）

安标受控

中部槽

结构型式

整体铸焊封底结构

规格：长×宽×高（mm）

3000×1000×745

槽间连接方式

螺栓刚性连接

中板厚度（mm）

40

封底板厚度（mm）

30

紧链装置

紧链型式

伸缩机头+液压马达紧链

行程（mm）

300

液压系统工作压力（MPa）

31.5

链轮齿数

6 齿(机头)，6 齿(机尾)

产品型号

项目

技术参数

备注

SZZ1000/525

设计长度(m)

57

输送量（t/h）

2600

装机功率（kW）

525

刮板链速（m/s）

1.6

电动机

型号

YBBP-525G(3300)

安标受控

额定功率（kW）

525

额定转速（r/min）

1489

工作电压（V）

3300

减速器

型号

JS525

安标受控

额定功率（kW）

525

变速比

24.93

刮板链

型式

中双链

链距（mm）

200

刮板间距（mm）

822

圆环链规格（mm）

38×137-C（紧凑链）

安标受控

中部槽

结构型式

整体铸焊封底结构

规格：长×宽×高（mm）

1500×1000×335

槽间连接方式

哑铃销连接

中板厚度（mm）

45

封底板厚度（mm）

30

链轮齿数

6 齿(机头)，5 齿(机尾)
