电缆托运单轨吊

一、概述

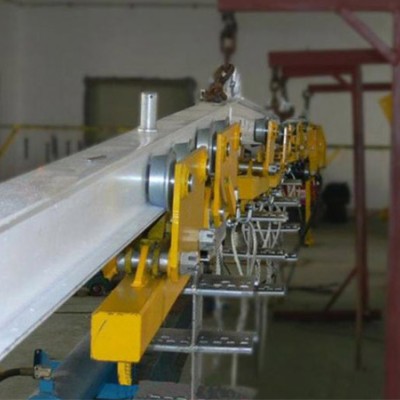

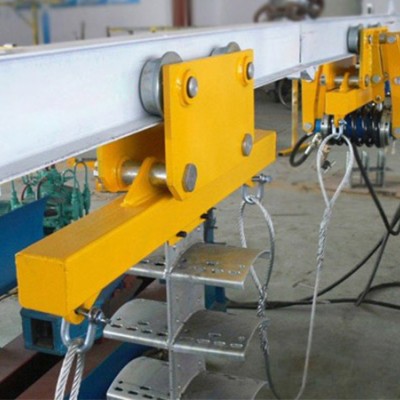

DY-100/20型单轨液压移动装置（以下简称“单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安全可靠。

该设备是综采工作面移动电站与机组之间电缆拖移、吊挂的理想设备。

二、执行标准

Q/BX003-2023

三、主要特点

1.电缆只需一次铺设，减轻工人劳动强度。

设备操作十分简单，前后移动只需动作一个阀柄即可完成，操作灵活方便。现有的电缆拖运车在拖动电缆时至少需要3～4个人协调工作才能完成任务，并且劳动强度比较大，在遇到较大斜度的工作面或开绞车的人与推缆的人配合不好时，还存在一定的危险性。矿用电缆拖运车则只需要一个人操纵阀柄即可，开绞车和推线缆可由一个人在不同的时段进行，不存在配合失误问题。以往由3～4人才能完成的任务，现在只需一个人就可轻松完成，既提高了工作效率又节约了人员的开支，而且操作人员若有多年的电缆拖运车相近设备的操作经验，操作起来也会觉得胸有成竹、得心应手。

2.借用综采工作面的乳化液泵站为动力源，不需另配备液压系统。

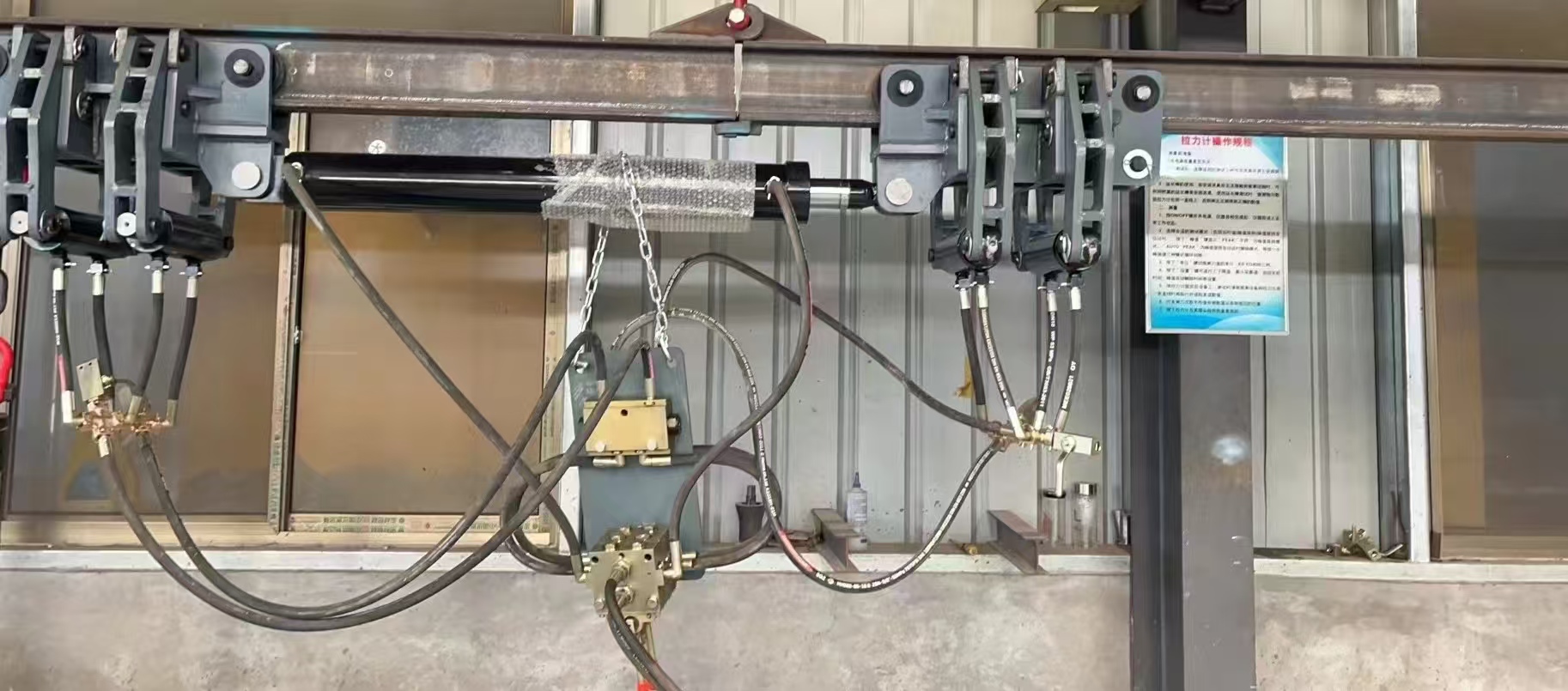

3.采用刹腹板式弹簧制动器，制动力大、对导轨精度及强度要求低，无任何电力设备的参与，保证设备使用安全可靠。

4.设备体积小、重量轻。标配产品外型尺寸(长×宽×高)： 980×0.58×0.68（m）。

5.安装方便 。各部件均可独立拆装，运输方便；任意位置自锁的导轨在安装、提升、调整更加快捷、安全。

6.有极高的性价比。本设备所用的所有动力源（包括乳化液、泵）均来自于采掘面的乳化液泵站，不需另备液压系统；本设备可在各矿现有的电缆拖运车上改造，最大限度的减少设备投资。
